Як підключити джойстик до розподільника на трактор МТЗ?

Трактор безумовно основна техніка в будь-якому сільському господарстві, його використовують у великих фірмах і невеликих приватних підприємствах. Навісного обладнання на трактор просто сила-силенна, як імпортного так і вітчизняного виробництва. Для виконання навантажувальних робіт різного матеріалу, відмінно підійде навісний фронтальний навантажувач КУН на трактор МТЗ. Купуючи фронтальний навантажувач у виробника Делліф, ви отримуєте надійний агрегат.

 Важільне управління ще не віджило своє, тому управління фронтальним навантажувачем можна здійснювати безпосередньо від гідросистеми трактора. Але щоб спростити роботу ми пропонуємо купити джойстик для навантажувача. Управління джойстиком - це сучасне рішення, яке зробить роботу значно комфортніше. Придбати джойстик на трактор можна безпосередньо при покупці фронтального навантажувача. Компанія «Делліф» пропонує купити болгарський джойстик в повному комплекті (гідророзподільник, шланги, штуцери).

 Дуже часто, купуючи джойстик, у користувачів виникає багато питань з приводу його підключення і установки. Насправді, нічого складного немає. У цій статті ми надаємо детальну інструкцію підключення джойстика до розподільника. Сервісний відділ компанії «Делліф» завжди готовий відповісти на всі запитання з приводу установки і експлуатації нашої техніки в телефонному режимі.

Підключення джойстика до розподільника проходить в три основних етапи.

1. Підключення штуцерів

Відкриваємо обережно пробки, щоб не пошкодити різьблення і корпус розподільника. Далі потрібно підключити шість штуцерів: 1) вхід - можна взяти від насоса або розподільника трактора (центрального джойстика); 2) вихід або слив - він йде прямо в бак; 3) два штуцери на підйом стріли (слив і подача); 4) два штуцери на виворіт ковша (слив і подача).

2. Підключення тросів на джойстик

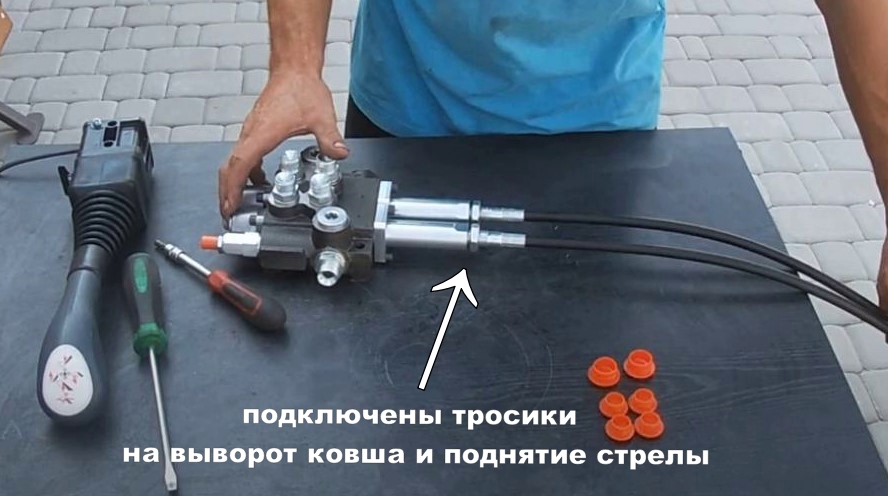

Для початку викручуємо чотири болта, щоб запустити троси. Підключаємо тросик на виворіт ковша → фіксуємо пальчиком → укручуємо втулку, щоб різьблення залишилося приблизно 2 см → укручуємо фланець і садимо його на болти, але не затягуємо (просто наживляємо), щоб потім можна було відрегулювати джойстик. Аналогічно підключаємо тросик на підняття стріли. Щоб кульки на тросах не розбивати посадочні гнізда, їх потрібно змащувати солідолом.

3. Підключення джойстика

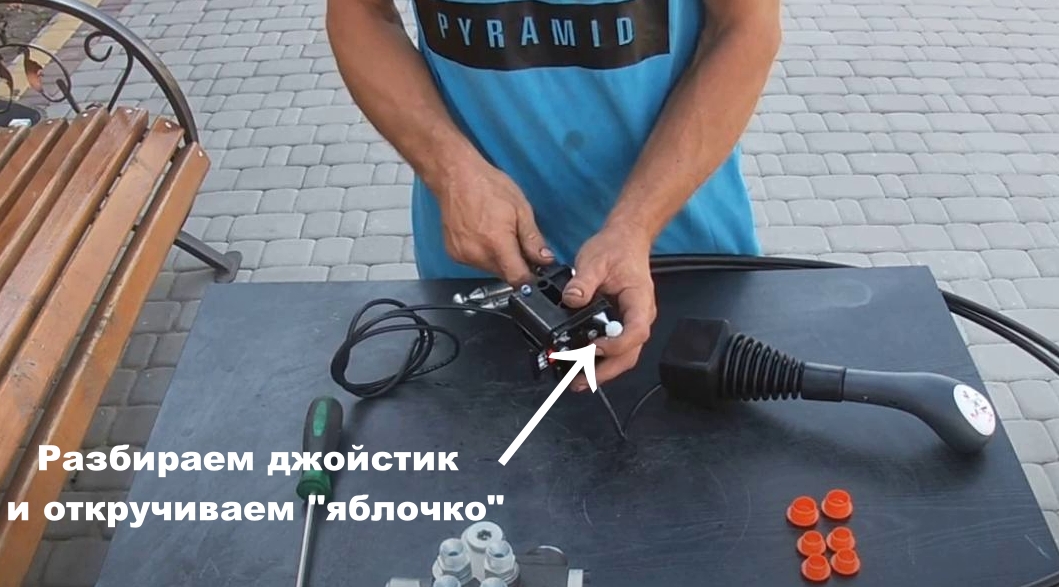

Розбираємо джойстик, знімаємо «яблучко» і витягуємо провід, щоб не заважав → тросик вставляємо в корпус кріплення джойстика і кріпимо яблучко, яке зняли на початку → фіксуємо додаткове «яблучко» і троси (на підйом стріли і виворіт ковша) → запускаємо провід. Після виконаних дій, джойстик буде криво стояти щодо свого корпусу. Його потрібно відрегулювати втулками і різьблення витягнути ще більше. Джойстик відрегульований.

В кінці фіксуємо фланці втулок і самі регулювальні втулки. На цьому процес підключення джойстика до розподільника завершено.

Якщо після прочитання статті залишилися питання, подивіться докладний ролик про підключення джойстика по посиланню в кінці статті. А на нашому каналі «Фронтальні навантажувачі Делліф» можна подивитися інструкцію як підключити джойстик і навантажувач на трактор МТЗ. Також на каналі є багато інших цікавих та інформативних відео.
